平面锥透镜

平面锥透镜

材料

紫外熔融石英或者红外熔融石英

工作波段

从 330 纳米到 2000 纳米之间

最小顶角

176 – 179.9° @ 1030 纳米

衍射效率

~95%

锥尖直径的不确定度

大约 20 微米

器件尺寸

最大可达 15 毫米

透射率(无增透镀膜)

85% @ 343 纳米, 92% @ 515 纳米, 94% @ 1030 纳米

镀膜(可选)

双面增透镀膜

激光损伤阈值

60 焦/平方厘米 @ 1064 纳米, 10 纳秒

激光损伤阈值

2 焦/平方厘米 @ 1030 纳米, 212 飞秒

有兴趣的话,请直接填写表格

点击填写

Operational wavelength, nmClear aperture, mm产品编号*
343/3552CG-0343-02-XXX.X
4CG-0343-04-XXX.X
6CG-0343-06-XXX.X
8CG-0343-08-XXX.X
10CG-0343-10-XXX.X
15CG-0343-15-XXX.X
4882CG-0488-02-XXX.X
4CG-0488-04-XXX.X
6CG-0488-06-XXX.X
8CG-0488-08-XXX.X
10CG-0488-10-XXX.X
15CG-0488-15-XXX.X
515/5322CG-0515-02-XXX.X
4CG-0515-04-XXX.X
6CG-0515-06-XXX.X
8CG-0515-08-XXX.X
10CG-0515-10-XXX.X
15CG-0515-15-XXX.X
6322CG-0632-02-XXX.X
4CG-0632-04-XXX.X
6CG-0632-06-XXX.X
8CG-0632-08-XXX.X
10CG-0632-10-XXX.X
15CG-0632-15-XXX.X
780/8002CG-0800-02-XXX.X
4CG-0800-04-XXX.X
6CG-0800-06-XXX.X
8CG-0800-08-XXX.X
10CG-0800-10-XXX.X
15CG-0800-15-XXX.X
1030/10642CG-1030-02-XXX.X
4CG-1030-04-XXX.X
6CG-1030-06-XXX.X
8CG-1030-08-XXX.X
10CG-1030-10-XXX.X
15CG-1030-15-XXX.X
15502CG-1550-02-XXX.X
4CG-1550-04-XXX.X
6CG-1550-06-XXX.X
8CG-1550-08-XXX.X
10CG-1550-10-XXX.X
15CG-1550-15-XXX.X

* 产品 ID 解释 : CG-YYYY-ZZ-XXX.X

CG – 圆形光栅

YYYY – 波长

ZZ – 工作通光孔径

XXX.X – 顶角范围 175.0°-179.9° (顶角由波长决定且受限于衍射周期)



** 可根据要求提供定制设计.

圆形光栅(又称平面锥透镜)是一种将高斯光束转化成贝塞尔-高斯光束的空间变量延迟器。与竞品相比,该产品的损伤阈值处于领先地位。它还具有与熔融石英基片相同抗激光辐射性能。

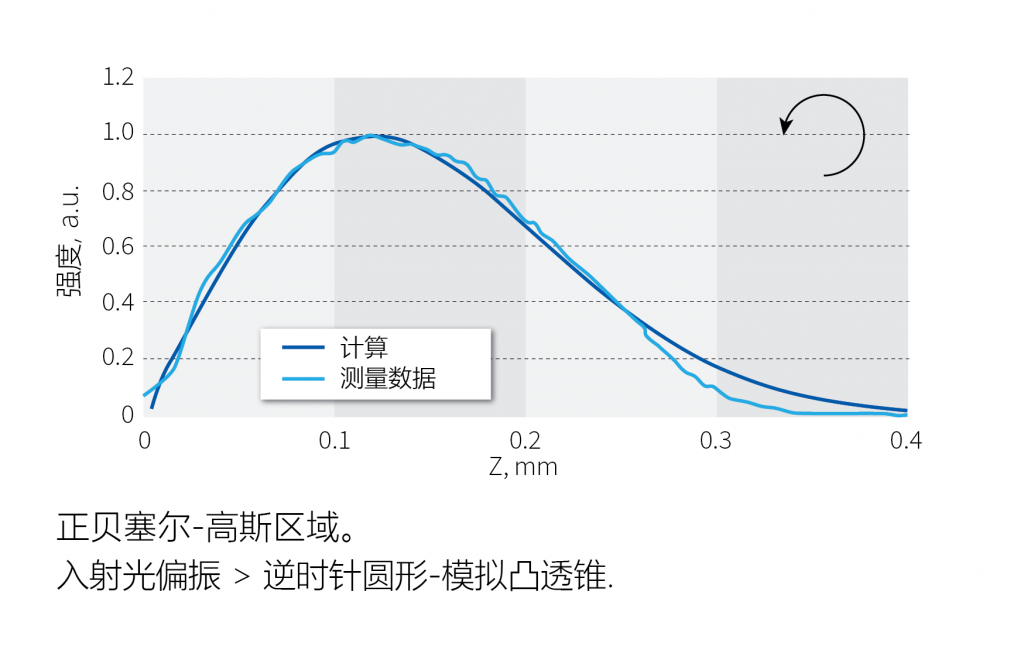

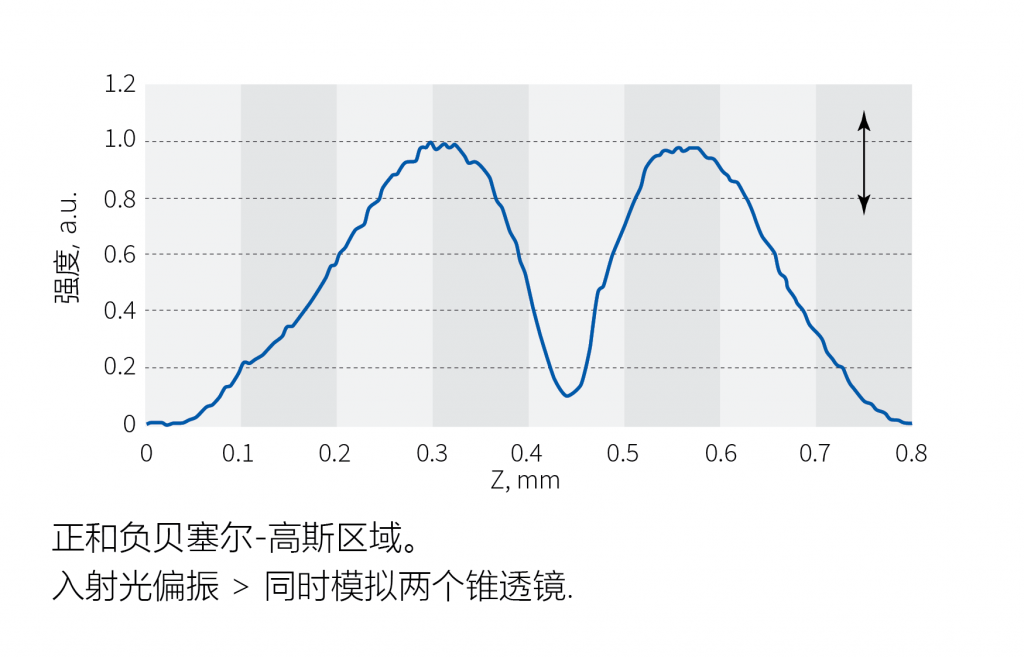

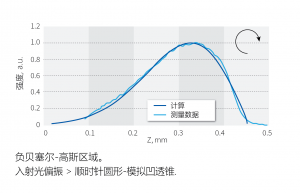

由于在熔融石英玻璃中形成了独特的双折射纳米级光栅,使得该元件对入射偏振极其敏感圆形光栅(又称平面锥透镜)可以产生两种分别具有 LHCP(left-hand circular polarization)和 RHCP(right-hand circular polarization)偏振区域。同时,正和负区域也具有线偏振。其工作机制取决于入射偏振。



应用

  • 微加工
  • 超高纵横比微孔钻削
  • 高达 90% 效率的布拉格光栅
  • 切割透明材料
