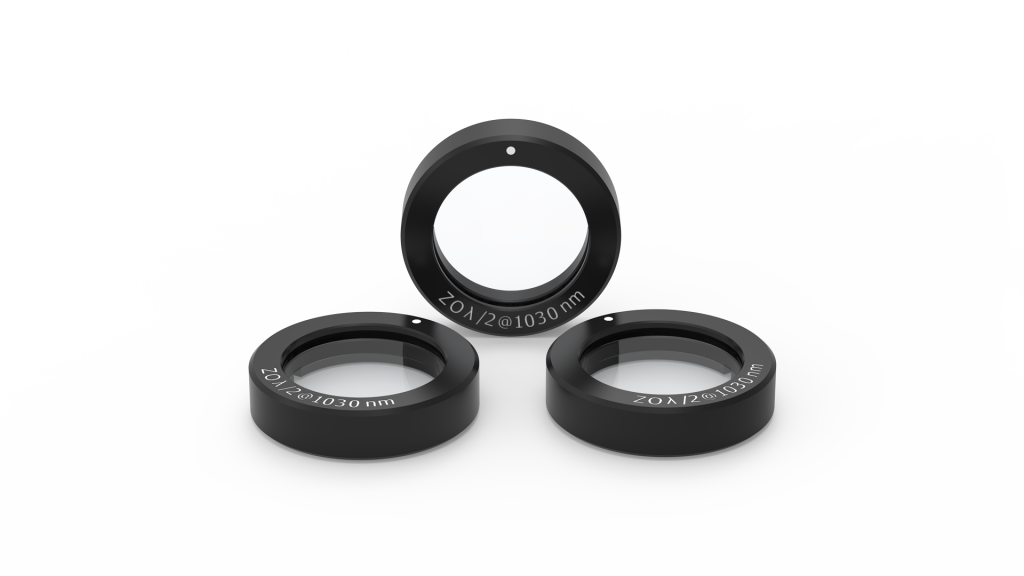

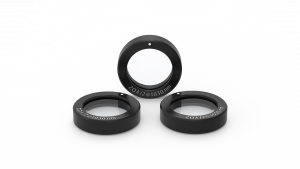

结晶石英波片

结晶石英波片

材料

晶体石英

表面质量, S-D

10-5

透射波前畸变, P-V

<λ/10 @ 632.8 nm

光工程误差@ 20 °C

±λ/300

通光孔径

Ø5 – 76.2 mm

增透镀膜

每个表面平均反射率<0.75%

激光损伤阈值

>10 J/cm² @ 1064 nm, 10 ns, 10 Hz

安装

黑,白电镀金属安装

你是否有兴趣?
不要犹豫,填写申请表

填写申请表

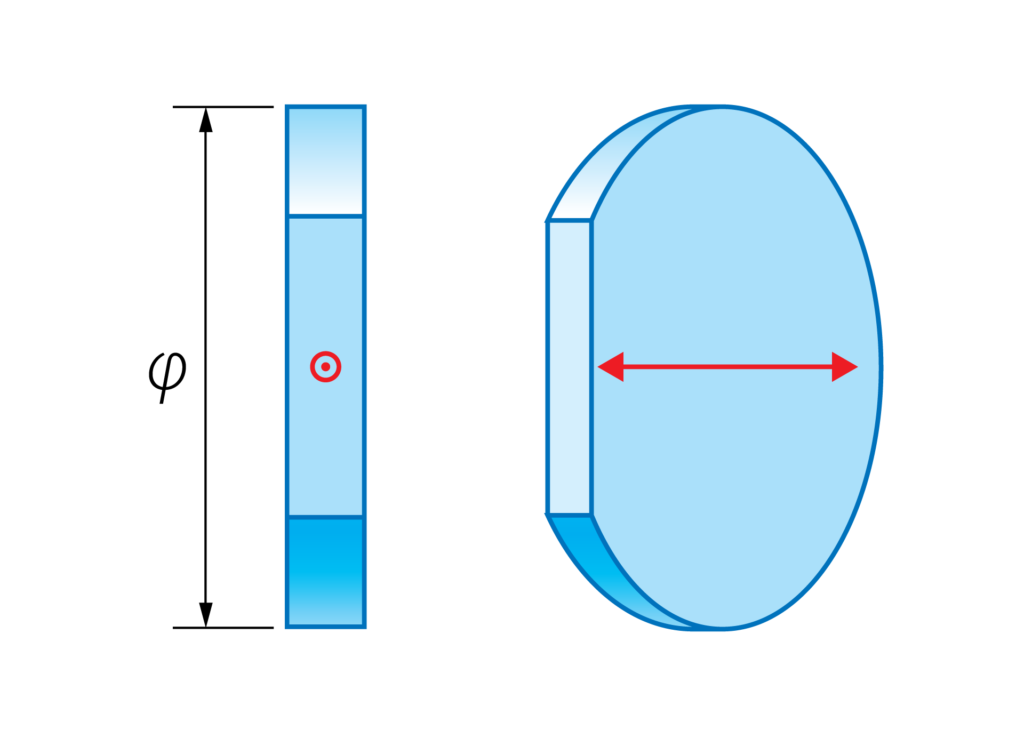

石英晶体波片是由具有双折射特性的材料制造而成。最常见的设计是使得普通光对于输出光有λ/2或者λ/4的相位延迟。这种波片可以改变偏振面,使线偏振转换成圆偏振,或者反之亦然。这些原件可用于电光调整,并且当与偏振立方体一起使用时用作可变倍率分束器。尽管后两种类型的波片是最常见的,Altechna也可以根据要求定制相位延迟。

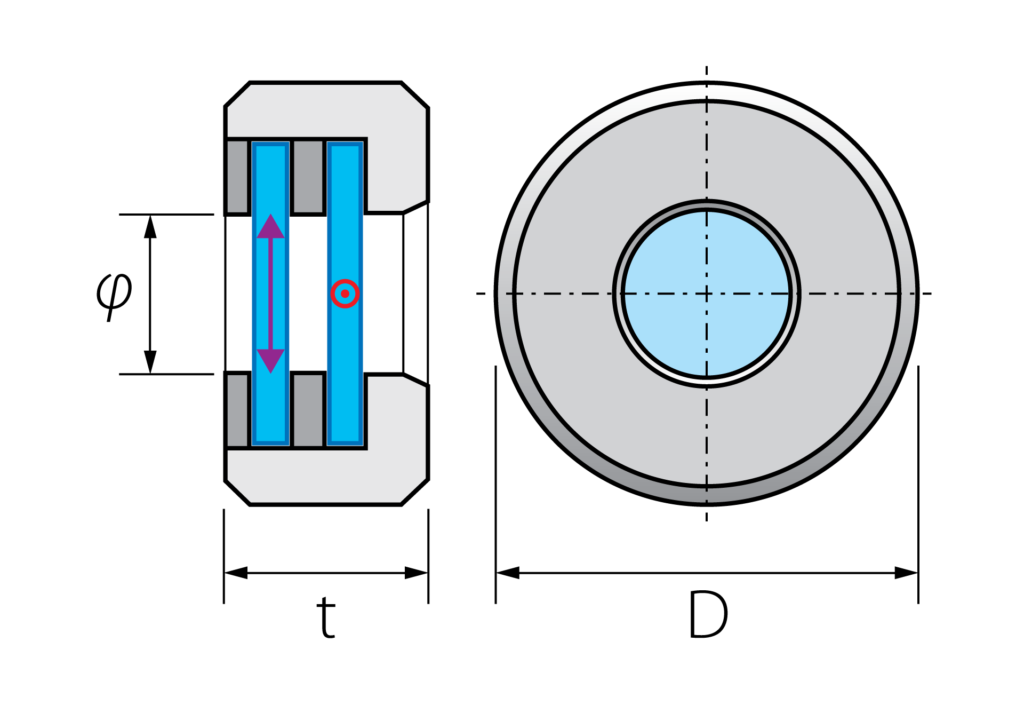

波片最常见的排列方式之一是零阶(ZO)空气间隔型。这个波片是由两个特定厚度和交错中心轴的波片组成,并且造成了零级表现。这种组合方式相比低阶(LO)波片,能够在更宽波长范围有更好的光学表现并且对于温度敏感度也会下降。空气间隙型波片的高纯度的石英晶体材料和精准的平行度会使得透射波前畸变在632.8 nm下优于 λ/10

石英晶体波片是由具有双折射特性的材料制造而成。最常见的设计是使得普通光对于输出光有λ/2或者λ/4的相位延迟。这种波片可以改变偏振面,使线偏振转换成圆偏振,或者反之亦然。这些原件可用于电光调整,并且当与偏振立方体一起使用时用作可变倍率分束器。尽管后两种类型的波片是最常见的,Altechna也可以根据要求定制相位延迟。

波片最常见的排列方式之一是零阶(ZO)空气间隔型。这个波片是由两个特定厚度和交错中心轴的波片组成,并且造成了零级表现。这种组合方式相比低阶(LO)波片,能够在更宽波长范围有更好的光学表现并且对于温度敏感度也会下降。空气间隙型波片的高纯度的石英晶体材料和精准的平行度会使得透射波前畸变在632.8 nm下优于 λ/10

特点

  • 高消光比
  • 宽波长范围
  • 低透射波前畸变
  • 高损伤阈值
零级结晶石英波片(空气隙)常规型号(Ø12.7 x 6 mm)
波长, nmλ/2 延迟, 通光孔径 >8 mmλ/4 延迟, 通光孔径 >8 mm
产品编号产品编号
3432-CPW-ZO-L2-0343-S2-CPW-ZO-L4-0343-S
3552-CPW-ZO-L2-0355-S2-CPW-ZO-L4-0355-S
4002-CPW-ZO-L2-0400-S2-CPW-ZO-L4-0400-S
5152-CPW-ZO-L2-0515-S2-CPW-ZO-L4-0515-S
5322-CPW-ZO-L2-0532-S2-CPW-ZO-L4-0532-S
8002-CPW-ZO-L2-0800-S2-CPW-ZO-L4-0800-S
10302-CPW-ZO-L2-1030-S2-CPW-ZO-L4-1030-S
10642-CPW-ZO-L2-1064-S2-CPW-ZO-L4-1064-S
零级结晶石英波片(空气隙)常规型号(Ø25.4 x 6 mm)
波长, nmλ/2 延迟, 通光孔径 >18 mmλ/4 延迟, 通光孔径 >18 mm
产品编号产品编号
2662-CPW-ZO-L2-02662-CPW-ZO-L4-0266
3432-CPW-ZO-L2-03432-CPW-ZO-L4-0343
3552-CPW-ZO-L2-03552-CPW-ZO-L4-0355
4002-CPW-ZO-L2-04002-CPW-ZO-L4-0400
5152-CPW-ZO-L2-05152-CPW-ZO-L4-0515
5322-CPW-ZO-L2-05322-CPW-ZO-L4-0532
6332-CPW-ZO-L2-06332-CPW-ZO-L4-0633
7802-CPW-ZO-L2-07802-CPW-ZO-L4-0780
8002-CPW-ZO-L2-08002-CPW-ZO-L4-0800
8522-CPW-ZO-L2-08522-CPW-ZO-L4-0852
10302-CPW-ZO-L2-10302-CPW-ZO-L4-1030
10642-CPW-ZO-L2-10642-CPW-ZO-L4-1064
15502-CPW-ZO-L2-15502-CPW-ZO-L4-1550
