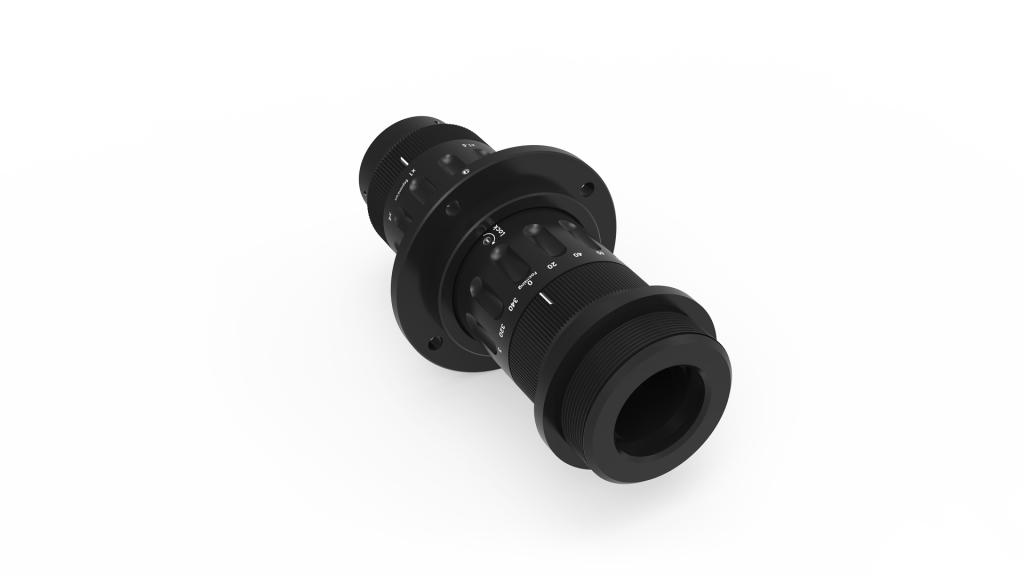

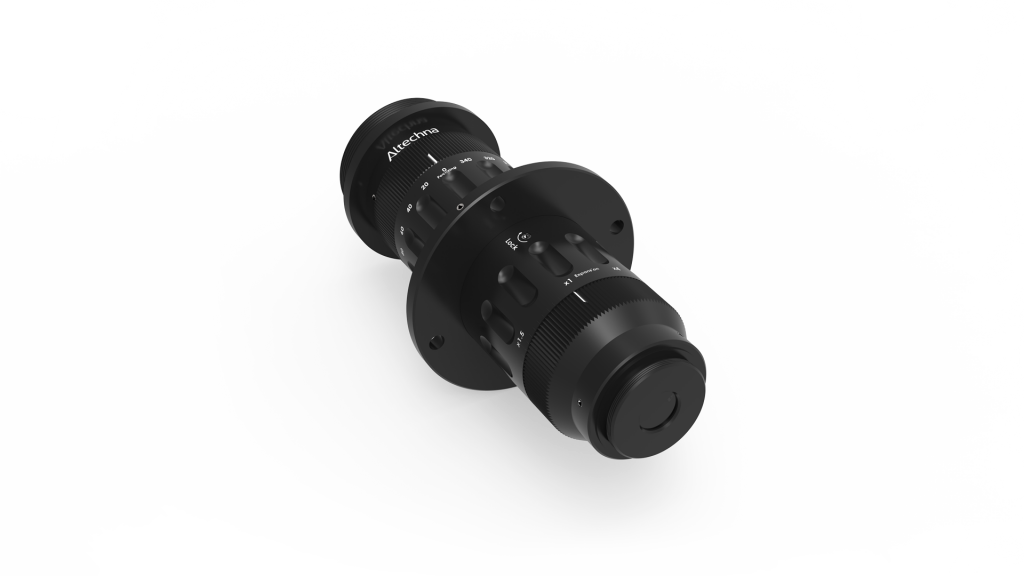

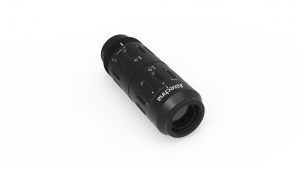

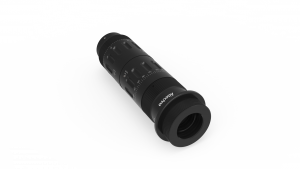

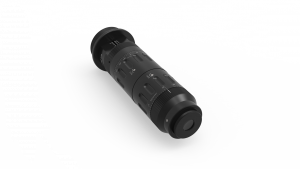

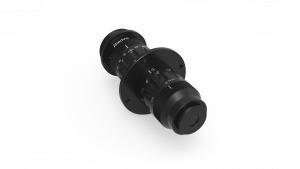

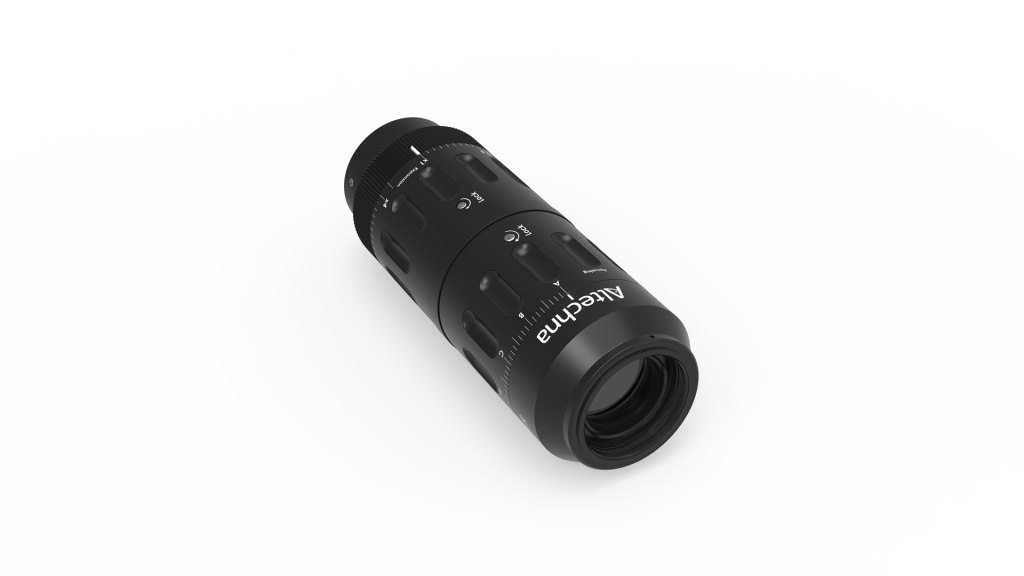

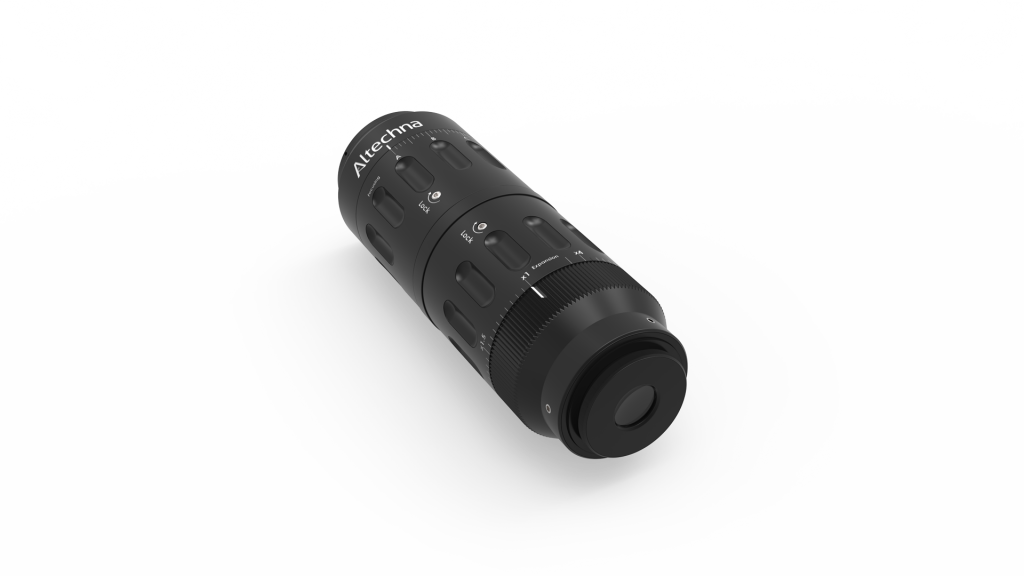

可变倍扩束镜

可变倍扩束镜

波长范围

266 – 1064 nm

倍率

1-4x; 2-8x

透镜材料

UVFS

透射波前畸变,P-V

<λ/4 @ 632.8 nm

总透射率

97% (>99% on request)

安装螺纹 (input side)

SM1

安装螺纹 (output side, on request)

M42 x 1.5 (outer), SM1 (inner)

激光损伤阈值 (for 2x-8x model)

>5 J/cm2 @ 1064 nm, 10 ns, 100 Hz

激光损伤阈值 (for 1x-4x model)

>6.5 J/cm2 @ 1064 nm, 10 ns, 100 Hz

你是否有兴趣?
不要犹豫,填写申请表

填写申请表

波长,纳米扩束范围最大输入直径*,毫米产品ID图纸
2661x-4x1x - 3.5VBE-1X-4X-0266-B
2x - 5.0
3x - 2.7
4x - 2.7
343-3551X-4X1X;4.0VBE-1X-4X-0343-0355-B
2X; 5.5
3X; 3.0
4X; 3.0
2x-8x2X; 5VBE-2X-8X-0343-0355-B-2M
3X; 5.0
4X; 4.0
5X; 3.0
6X; 2.5
7X; 2.25
8X; 2.0
515-5321x-4x1X; 4.5VBE-1X-4X-0515-0532-B
2X; 6.5
3X; 4.0
4X; 4.0
2x-8x2X; 5.0VBE-2X-8X-0515-0532-B-2M
3X; 5.0
4X; 4.0
5X; 3.0
6X; 2.5
7X; 2.25
8X; 2.0
1030-10641x-4x1X; 4.5VBE-1X-4X-1030-1064-B
2X; 7.0
3X; 5.0
4X; 4.0
2x-8x2X; 5.0VBE-2X-8X-1030-1064-B-2M
3X; 5.0
4X; 5.0
5X; 4.0
6X; 3.0
7X; 2.5
8X; 2.5

* 最大入射直径( 1/e2 )能够确保衍射受限表现。

可变扩束镜是需要不同放大倍率和精确控制激光束发散的系统的理想选择。

我司提供具有高损伤阈值增透膜的伽利略型可变扩束镜,可最大限度地减少重影反射。 我们的可变光束扩展器允许您单独调整放大率和发散度,使用两个固定螺钉在达到所需光束尺寸时锁定放大和发散位置。 设计紧凑,适用于工业环境。

我们的标准扩束镜专为高功率Nd:YAG激光器而设计,但可根据要求提供定制波长。
