| 顶角 | 顶角公差 | 边缘厚度 | 增透镀膜 | 产品ID |
|---|---|---|---|---|
| 90 | ±0.5 | 3.5 | UV | 1-APX-2-UV-A254 |
| VIS | 1-APX-2-VIS-A254 | |||
| NIR | 1-APX-2-NIR-A254 | |||
| Uncoated | 1-APX-2-A254 | |||
| 130 | ±0.5 | 3.5 | UV | 1-APX-2-UV-B254 |
| VIS | 1-APX-2-VIS-B254 | |||
| NIR | 1-APX-2-NIR-B254 | |||
| Uncoated | 1-APX-2-B254 | |||
| 140 | ±0.5 | 3.5 | UV | 1-APX-2-UV-C254 |
| VIS | 1-APX-2-VIS-C254 | |||
| NIR | 1-APX-2-NIR-C254 | |||
| Uncoated | 1-APX-2-C254 | |||
| 160 | ±0.5 | 3.5 | UV | 1-APX-2-UV-D254 |
| VIS | 1-APX-2-VIS-D254 | |||
| NIR | 1-APX-2-NIR-D254 | |||
| Uncoated | 1-APX-2-D254 | |||
| 170 | ±0.5 | 3.5 | UV | 1-APX-2-UV-E254 |
| VIS | 1-APX-2-VIS-E254 | |||
| NIR | 1-APX-2-NIR-E254 | |||
| Uncoated | 1-APX-2-E254 | |||
| 175 | ±0.5 | 3.5 | UV | 1-APX-2-UV-F254 |
| VIS | 1-APX-2-VIS-F254 | |||
| NIR | 1-APX-2-NIR-F254 | |||
| Uncoated | 1-APX-2-F254 | |||
| 176 | ±0.5 | 3.5 | UV | 1-APX-2-UV-G254 |
| VIS | 1-APX-2-VIS-G254 | |||
| NIR | 1-APX-2-NIR-G254 | |||
| Uncoated | 1-APX-2-G254 | |||
| 178 | ±0.5 | 3.5 | UV | 1-APX-2-UV-H254 |
| VIS | 1-APX-2-VIS-H254 | |||
| NIR | 1-APX-2-NIR-H254 | |||
| Uncoated | 1-APX-2-H254 | |||
| 179 | ±0.5 | 3.5 | UV | 1-APX-2-UV-J254 |
| VIS | 1-APX-2-VIS-J254 | |||
| NIR | 1-APX-2-NIR-J254 | |||
| Uncoated | 1-APX-2-J254 |
平凸棱锥(锥形透镜)
平凸棱锥(锥形透镜)
材料
UVFS
类型
普通，高精度
尺寸
Ø25.4 mm
表面质量,S-D
40-20
表面不规则度，RMS
<λ/4 @ 632.8 mm
顶角
90 – 179°
顶角公差
±0.02 – 0.5°
增透镀膜
UV, VIS, NIR, 未镀膜
你是否有兴趣？
不要犹豫，填写申请表
填写申请表
平面凸轴 (锥形透镜) 可用于各种应用。

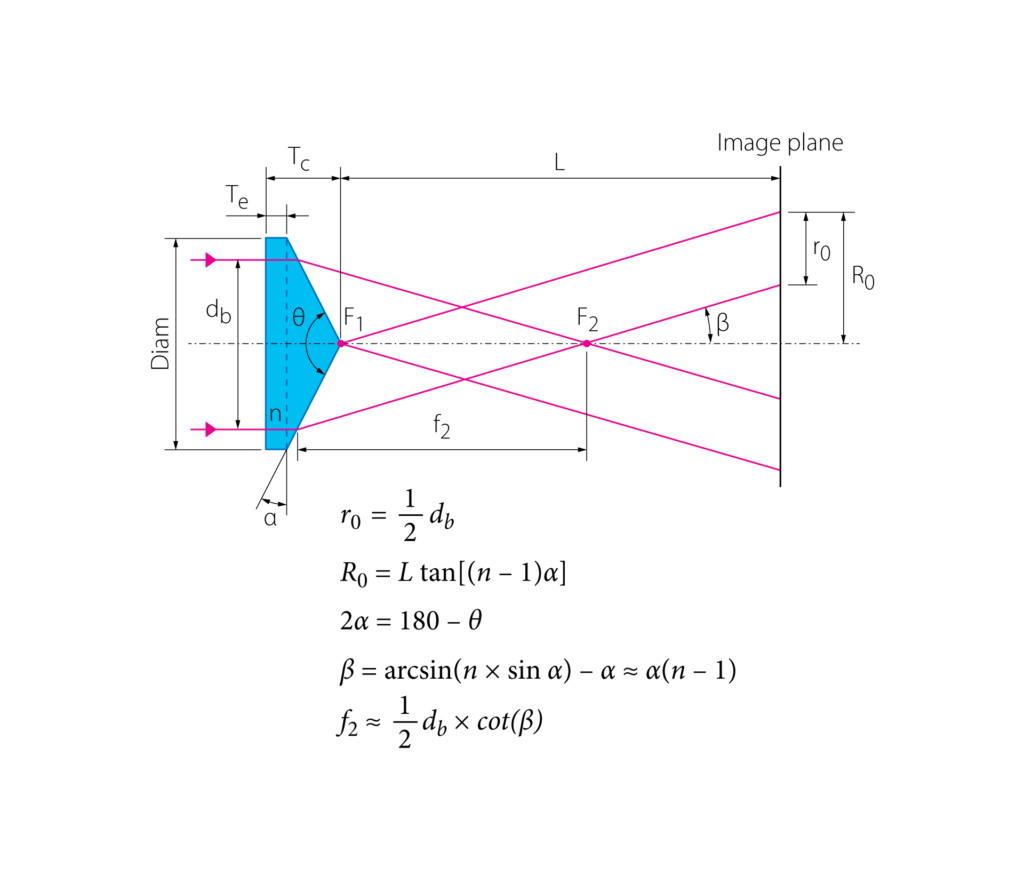

Altechna 提供两种类型的平凸棱锥: 普通和高精度型。普通型在远场中创建环形光束, 而精密型轴形也将高斯光束转换为近场的非衍射贝塞尔光束。
我们的计量实验室采用不同的测量方法, 充分评估了所产生的环和贝塞尔光的质量以及所有的机械公差。如有任何问题, 请随时联系我们的支持团队。
锥形透镜典型产品
| 主要类型 | 普通型 | 高精度型 |
|---|---|---|
| 生产方法: | 传统抛光 | CNC 抛光 |
| 顶角精度: | 中等 | 非常高 |
| 表现: | 产生环形光 | 环形和贝塞尔光 |
| 顶角: | 90 - 179° | 170 - 179° |
| 顶角公差: | ± 0.5° | ± 0.05° |
| 应用: | 激光钻孔、显微镜、医疗应用 | 扫描成像系统, 原子或分子引导, 微细加工 |
