Power XP Maxi 共线型

Power XP Maxi 共线型

通光孔径

Ø18 mm

推荐最大输入孔径 1/e2

Ø12 mm

带宽

Up to ±5 nm, up to ±10 on request

优化

透射型具有侧边光补偿

配置

λ/2 空气间隙型或者高能量光胶合波片 + 薄膜偏振片和补偿窗口片

衰减范围(Tmin-Tmax) @ CWL

Up to 0.5-95%

典型应用

高能量连续和脉冲激光

损伤阈值

Up to 10 J/cm² @ 1064 nm, 10 ns, 10 Hz

尺寸(长 x 宽 x 高)

56 x 144 x 90 mm

最小到最大调节时间

<0.2 sec

最小到最大衰减步进速

24000

分辨率

<7 arcsec/step

透射型的衰减范围

Tmax (打开时): >95%; Tmin (关闭时): <0.5%

你是否有兴趣?
不要犹豫,填写申请表

填写申请表

Typical Items for PowerXP Maxi Collinear Type Motorized Attenuators

波长,纳米带宽,纳米结构类型衰减范围* (Tmin-Tmax) @ CWL产品ID图纸
343±5λ/2 光键合波片 + 薄膜偏振片和补偿窗口片光漂移补偿后透射率0.5-95%PXP-18-CL-0343
355±5λ/2 光键合波片 + 薄膜偏振片和补偿窗口片光漂移补偿后透射率0.5-95%PXP-18-CL-0355
515±5λ/2 空气间隔 + 薄膜偏振片和补偿窗口片光漂移补偿后透射率0.5-95%PXP-18-CL-0515
532±5λ/2 空气间隔 + 薄膜偏振片和补偿窗口片光漂移补偿后透射率0.5-95%PXP-18-CL-0532
1030±10λ/2 空气间隔 + 薄膜偏振片和补偿窗口片光漂移补偿后透射率0.5-95%PXP-18-CL-1030
1064±5λ/2 空气间隔 + 薄膜偏振片和补偿窗口片光漂移补偿后透射率0.5-95%PXP-18-CL-1064

Altechna 为高能量应用提供四种类型的激光功率衰减器:

  • 通光孔径  8 mm   – 紧凑型
  • 通光孔径 18 mm – Maxi 反射或者透射型
  • 通光孔径 18 mm – Maxi 立方体型
  • 通光孔径 18 mm – Maxi 透射共线型



PowerXP 衰减器是由久经工业客户检验的Watt Pilot衰减器升级而成,新一代PXP器件改进了皮带旋转装置,能够更加快速而精确控制激光光强,同时新一代的电子元器件和控制驱动提供更多控制方式和更可靠长距离通信。

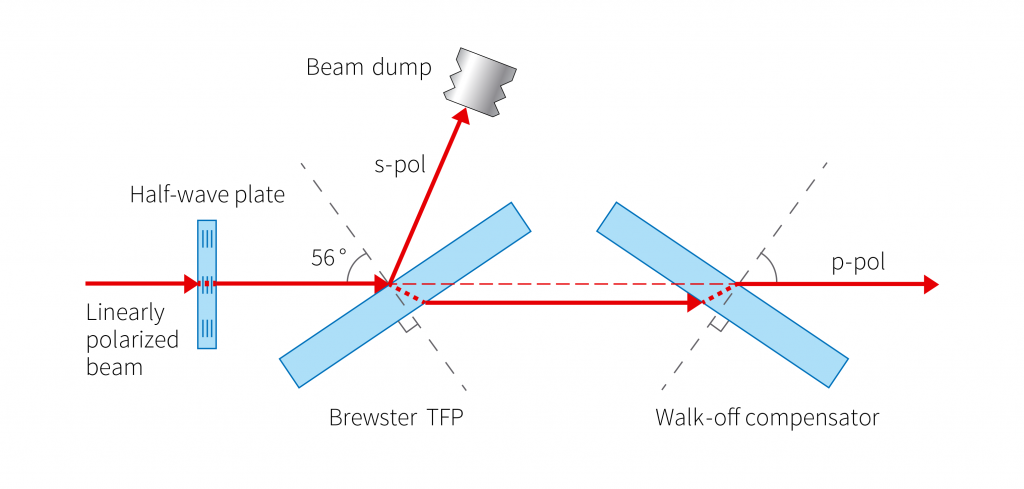

PowerXP 电动衰减器是工业应用的可靠解决方案。每个衰减器包含了电动旋转的λ/2波片并且光学对准一个或者两个薄膜偏振片或者偏振分光立方体,这种结构可以把一个入射光分为单独的S和P偏振光或者垂直输出光。

Power XP 透射共线型在偏振片后放置未镀膜紫外熔融石英的布鲁斯特角保护片来补偿由偏振片侧面导致的光平移。这可以保证超精密加工应用下输入光和输出光平移小于100微米。

两种光的光强由旋转波片连续调节。S偏振光可使用于要求高纯度S偏振光应用而P偏振光可适用于功率控制和衰减应用。

高能量应用光学元器件、PowerXP的 Maxi版和立方体版的快速旋转速度、Compact版紧凑的体型使得PowerXP电动衰减器是激光加工应用中功率控制、衰减和分光的不二之选。







*透射/共线版本衰减范围:

  • Tmax (打开时): >95%; Tmin (关闭时): <0.5%
