SD型工业镜架

SD型工业镜架

机械角度范围*

± 3.5°

分辨率*

10 mrad/rev

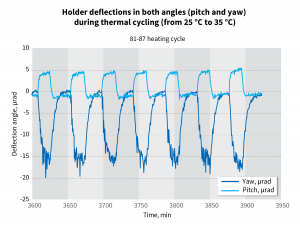

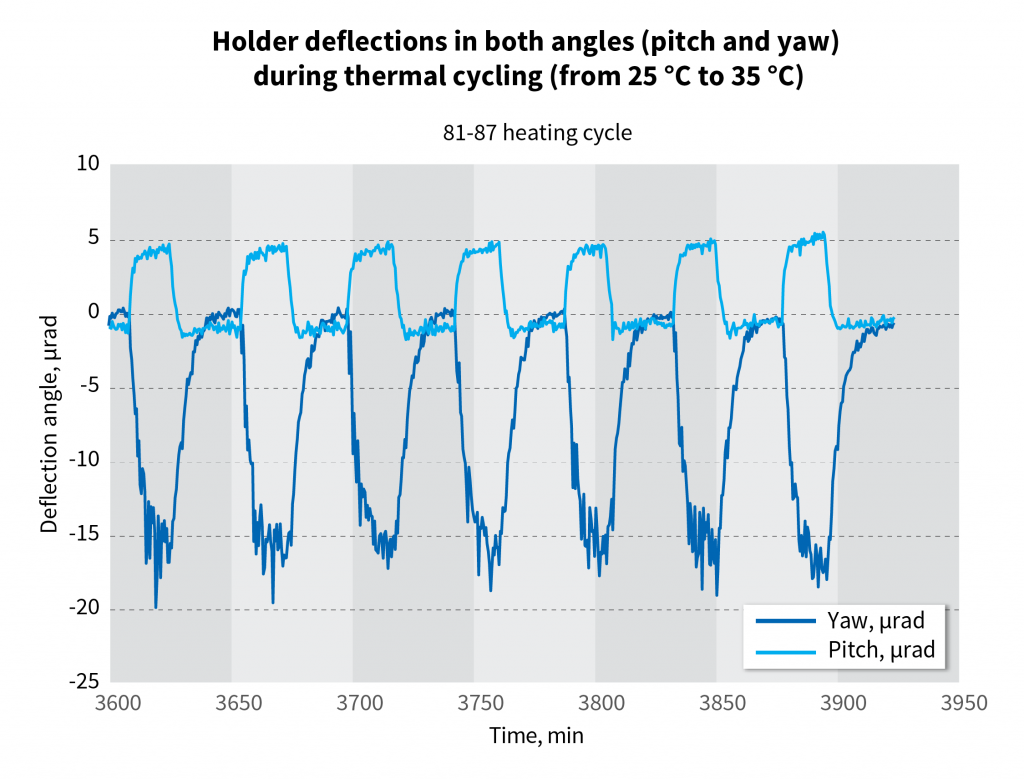

指向稳定性

SD型安装尺寸下进行大量循环加热之后 <2 μrad

*取决于SD型镜架的安装尺寸

你是否有兴趣?
不要犹豫,填写申请表

填写申请表

元件直径**,毫米尺寸(长 x 宽 x 高),毫米光学厚度,mm产品ID图纸
12.725.4 x 25.4 x 203SD-127-03-VC-RS-M
25.440.0 x 40.0 x 25.06SD-254-06-VC-RS-M
30.045.0 x 45.0 x 25.46SD-300-06-VC-RS-M
38.155.0 x 55.0 x 27.85SD-381-05-VC-RS-M
50.869.0 x 69.0 x 29.46SD-508-06-VC-RS-M
50.869.0 x 69.0 x 29.48SD-508-08-VC-RS-M

** 可根据客户需求定制安装.

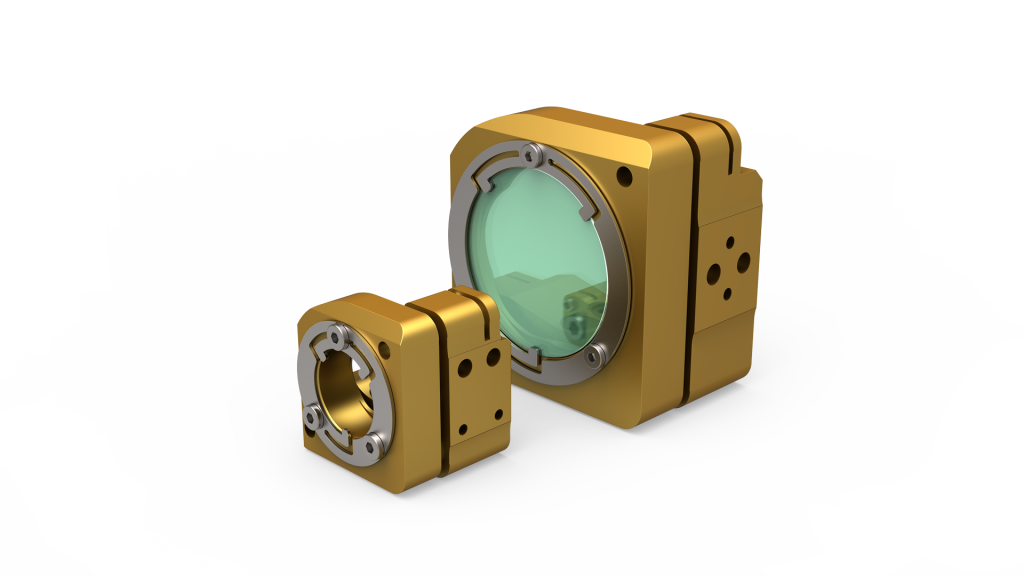

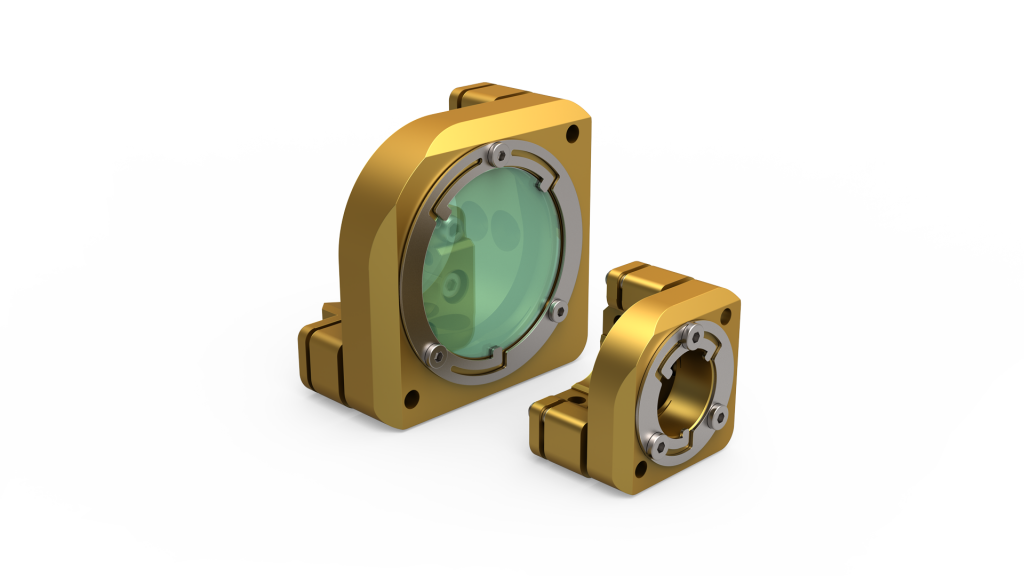

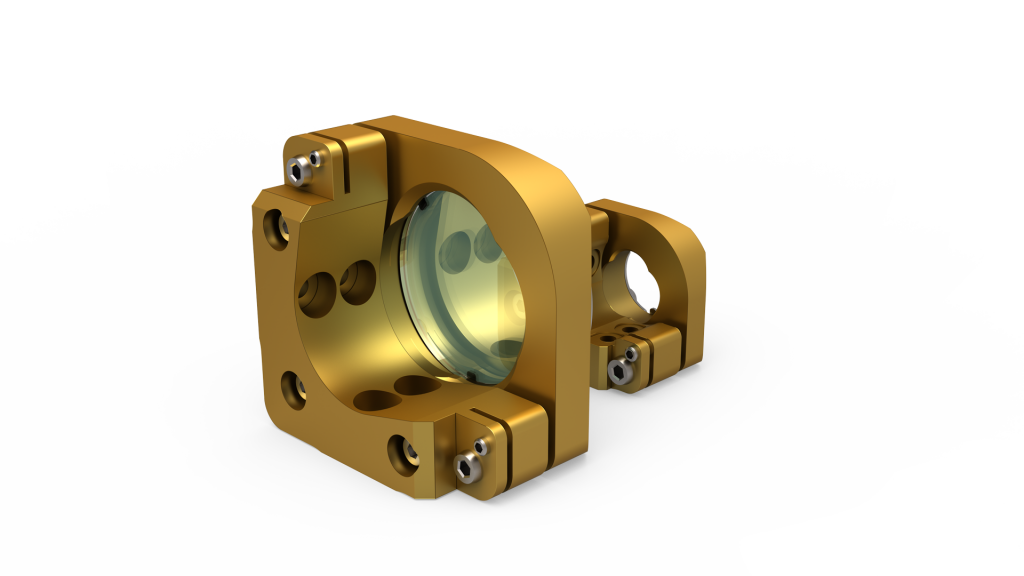

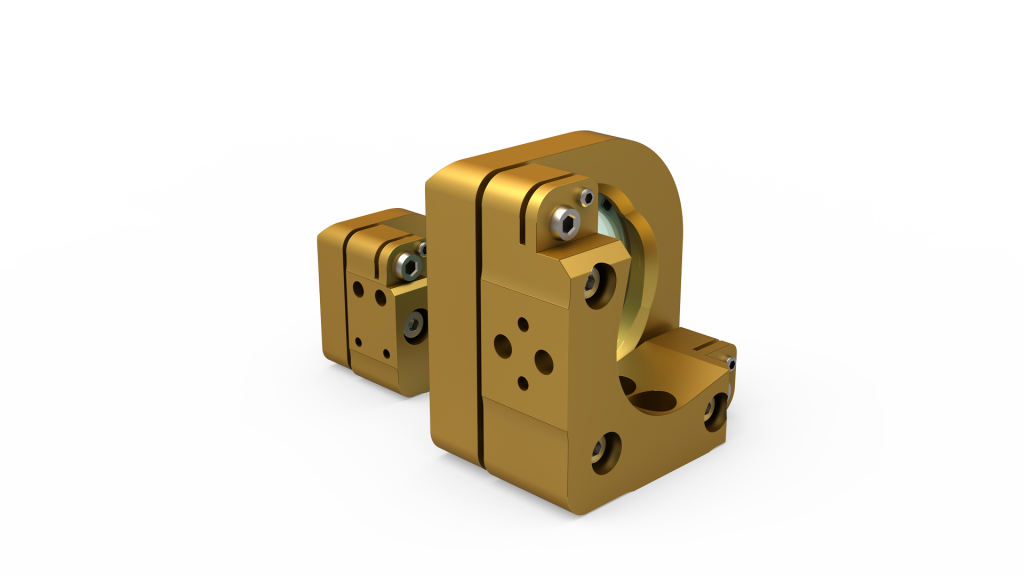

SD型工业精密可调镜架在各种工业应用中性能优异。安装过程中压力和扭曲度都非常低,同时有非常好的指向稳定性。并且可以让反射镜在X和Y方向微调。可以通过100TPI微型螺钉实现精确调节,易于操作的集成锁定装置能够保证出色的角度稳定性。 根据不同应用,器件可以使用特殊设计ZeroDef环或者半永久胶水 粘合。SD型镜架采用特殊合金精密加工,可在不断变化的环境下 如温度、运输冲击、振动和湿度提供最佳的光束指向稳定性。

特点

  • 超紧凑设计
  • 两调节器六角驱动设计
  • 可靠且易操作的锁扣设计
  • 使用ZeroDef环(RS)快速简单更换镜片
  • 器件稳定且无形变安装
  • 特殊金属合金,用于平稳操作和提供最佳性能
