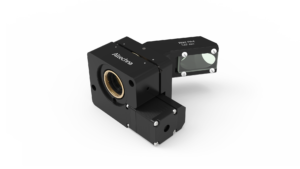

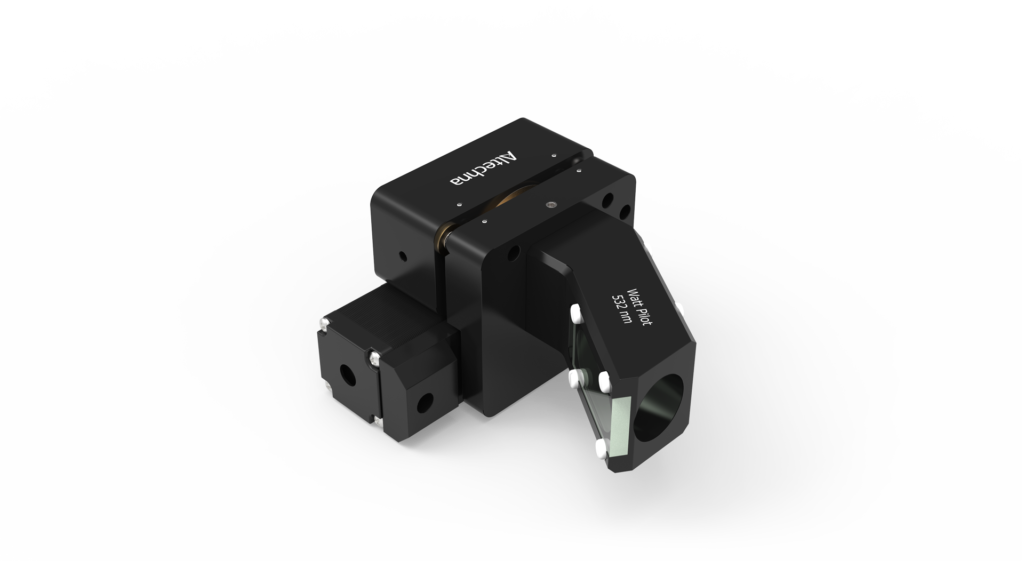

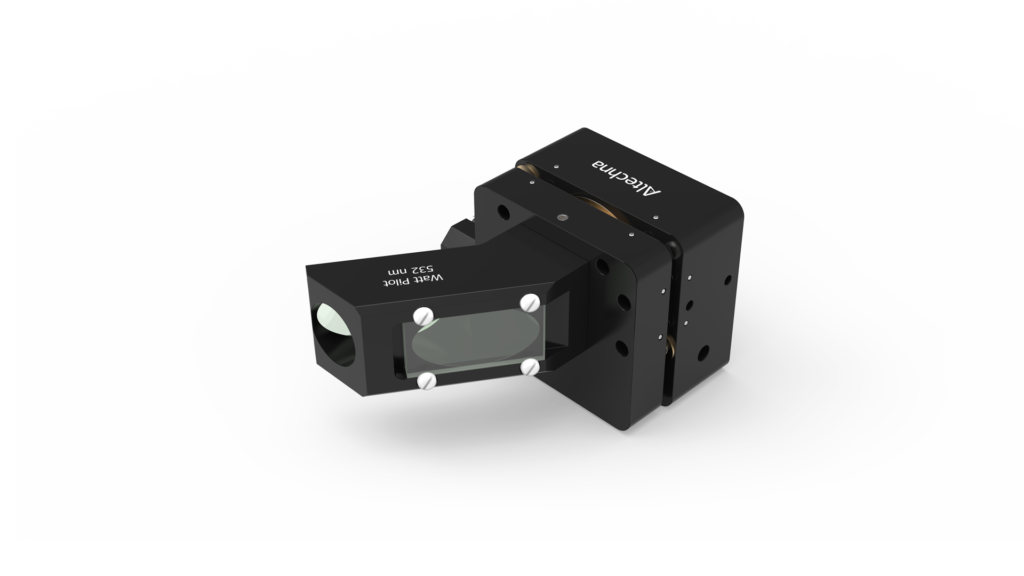

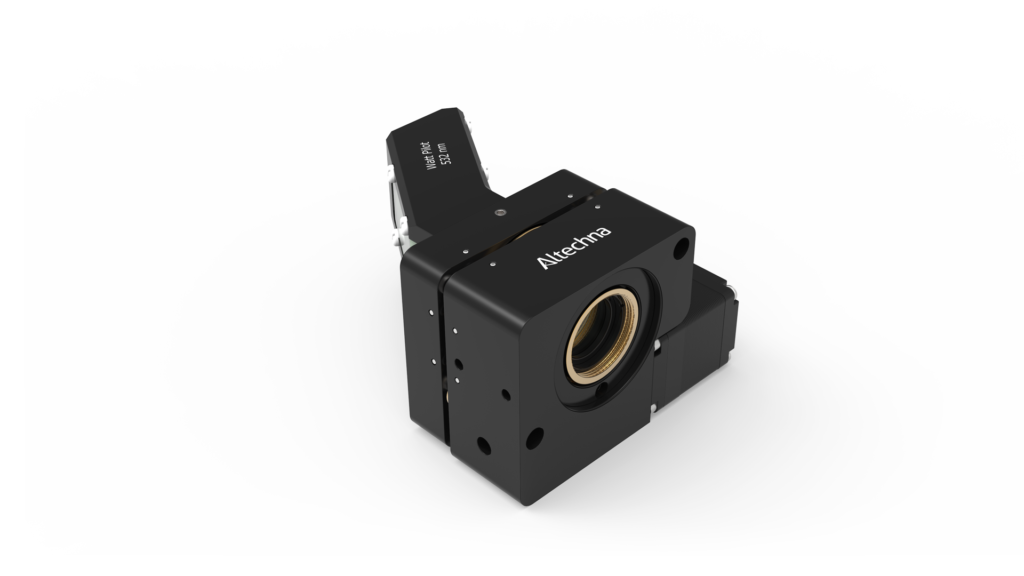

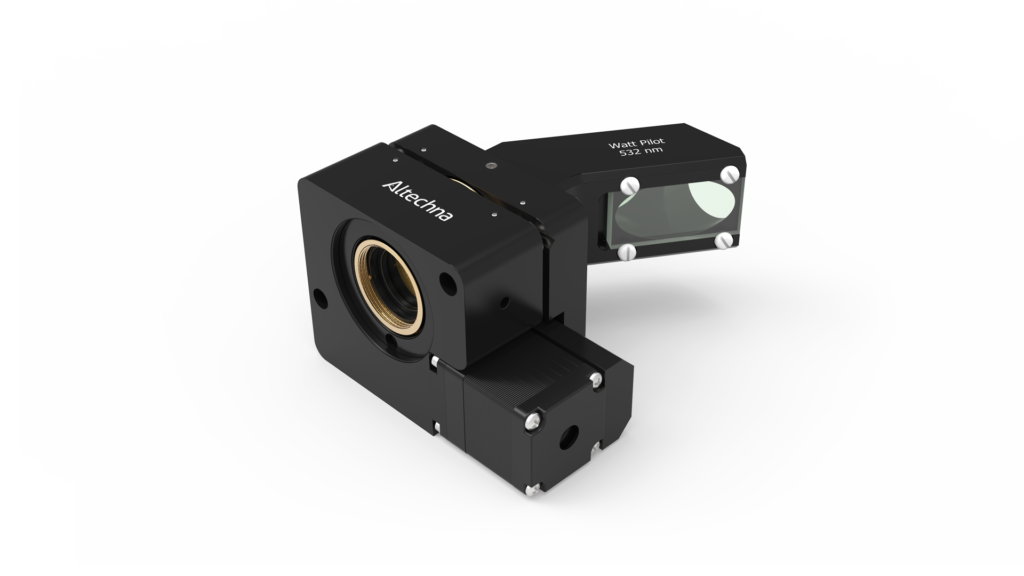

Watt Pilot – 增强版电控衰减器

Watt Pilot – 增强版电控衰减器

通光孔径

18 mm

建议输入最大光束直径 (1/e2)

12 mm

优化

反射型或透射型

配置

λ/2 ZO 波片 + 1倍或 2倍 薄膜偏振片

衰减范围(Tmin-Tmax) @ CWL

0.3-99%*

常规应用

高功率激光器及其脉冲激光器,LDs

损伤阈值

>5 J/cm² @ 1064 nm, 10 ns, 10 Hz; 可根据需求定制设计>10 J/cm² @ 1064 nm, 10 ns, 10 Hz

尺寸大小 (L x W x H)

108 x 91 x 63 mm – 反射型/ 105 x 91 x 63 mm – 透射型

最小到最大调节时间

<3 秒

最小到最大调节步数

3900

分辨率

<42 arcsec/step

有兴趣的话,请直接填写表格

点击填写

波长, nm配置优化衰减范围(Tmin-Tmax) @ CWL产品型号
266λ/2 光胶波片+ 2x薄膜偏振片反射型0.3-99%EWP-R-0266
λ/2 光胶波片+ 薄膜偏振片透射型0.5-95%EWP-T-0266
343λ/2 光胶波片+ 2x薄膜偏振片反射型0.3-99%EWP-R-0343
λ/2 光胶波片+ 薄膜偏振片透射型0.5-95%EWP-T-0343
355λ/2 光胶波片+ 2x薄膜偏振片反射型0.3-99%EWP-R-0355
λ/2 光胶波片+ 薄膜偏振片透射型0.5-95%EWP-T-0355
515λ/2 光胶波片+ 2x薄膜偏振片反射型0.3-99%EWP-R-0515
λ/2 光胶波片+ 薄膜偏振片透射型0.5-95%EWP-T-0515
532λ/2 光胶波片+ 2x薄膜偏振片反射型0.3-99%EWP-R-0532
λ/2 光胶波片+ 薄膜偏振片透射型0.5-95%EWP-T-0532
1030λ/2 空气隙波片+ 2x宽带薄膜偏振片宽带反射型0.3-99%EWP-R-1030
λ/2 空气隙波片+ 宽带薄膜偏振片宽带透射型0.5-95%EWP-T-1030
1064λ/2 空气隙波片+ 2x薄膜偏振片反射型0.3-99%EWP-R-1064
λ/2 空气隙波片+ 薄膜偏振片透射型0.5-95%EWP-T-1064

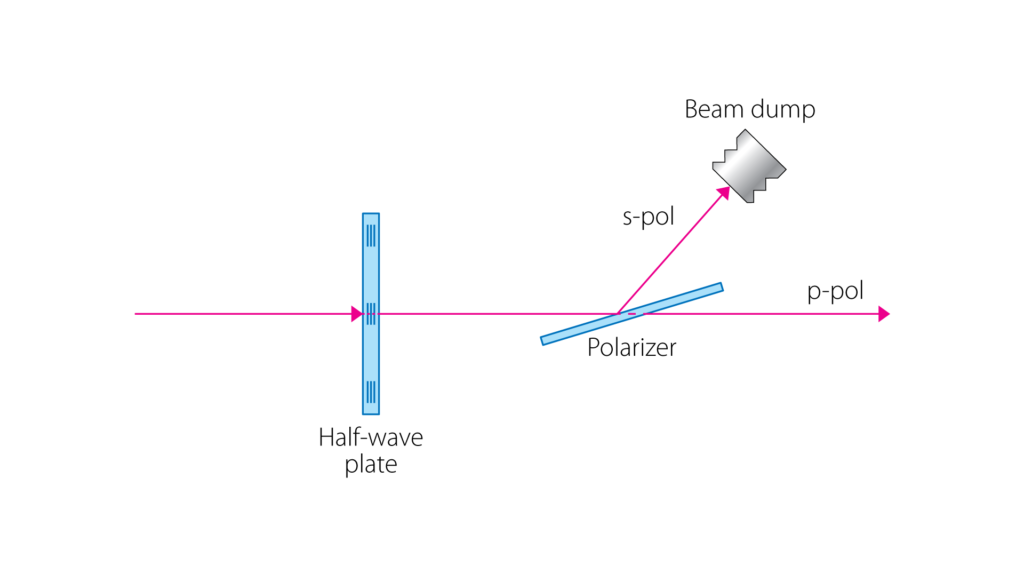

增强型Watt Pilot采用电机驱动的旋转石英λ/ 2相位波片和一个或两个薄膜偏振片,可在平行方向上分离s偏光和p偏光。选择纯p偏光可实现最大透射,选择纯s偏光可实现最大衰减。通过旋转波片连续调节分离光束的强度比。

Watt Pilot对于需要对激光功率进行稳定调节的系统至关重要。尽管具有独立的设备外观,但电动衰减器结构紧凑,可轻松集成到定制光学系统中。

可根据要求提供定制波长。

特征:

  • 快速开闭时间
  • 适用于飞秒和高功率激光应用
  • 输出两个并行的p-偏光和s-偏光
  • 光学器件通用
  • 包含PC控制软件
  • 人性化的软件界面

联系我们,我们将为您的光束衰减,功率控制,光束分离需求找到解决方案。我们还可以为您的光束传输应用推荐兼容的光学组件。

P-偏光输出孔径S-偏光输出孔径*
P-偏光 完全开放>95%<5%
S-偏光 完全开放<0.5%>99.5% **光垃圾收集器
P-偏光输出孔径S-偏光输出孔径
P-偏光 完全开放>95%<0.3%
S-偏光 完全开放<0.5%>99%
