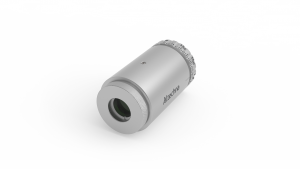

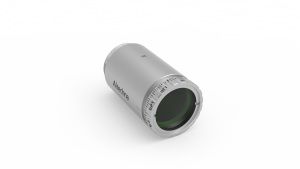

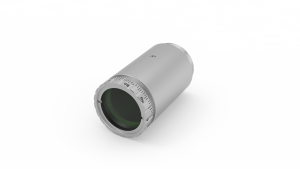

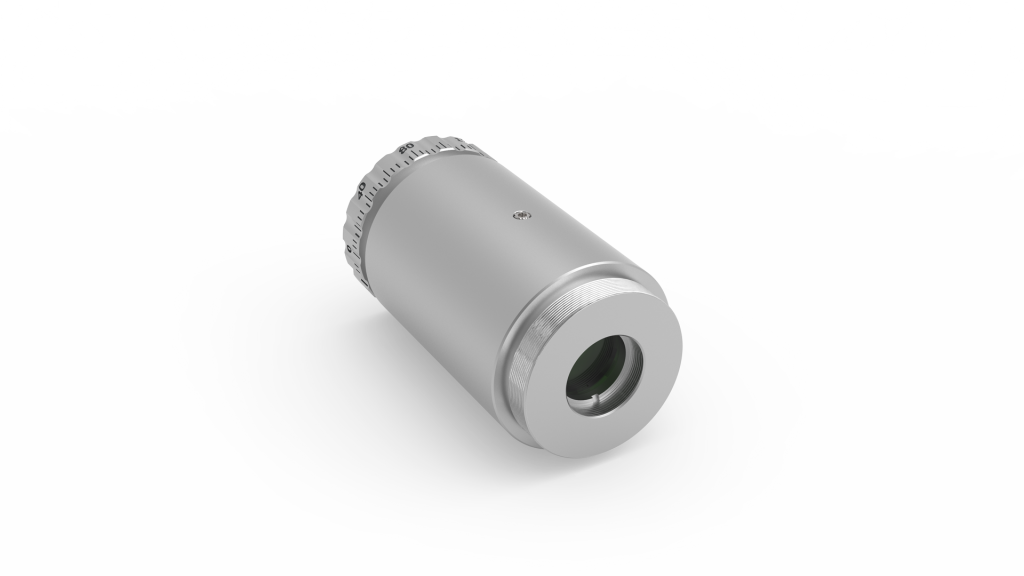

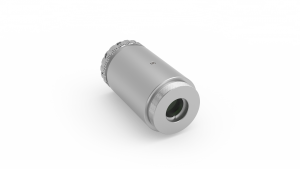

固定倍率扩束镜

固定倍率扩束镜

波长范围

266 – 2000 nm

倍率

1.1x – 10x

透镜材料

UVFS

透射波前畸变,P-V

<λ/4 @ 632.8 nm

总透射率

98%

安装螺纹

SM1

激光损伤阈值

>10 J/cm2 @ 1064 nm, 10 ns, 10 Hz

你是否有兴趣?
不要犹豫,填写申请表

填写申请表

波长,纳米倍率入射孔径,毫米出射孔径,毫米镜筒大小,毫米产品ID图纸
345-3551.2X1012Ø30 x 56.6FBE-1.2X-0343-0355
1.5X8.512.5Ø30 x 55.7FBE-1.5X-0343-0355
2X510Ø30 x 58.1FBE-2X-0343-0355
2.5X512.5Ø30 x 79.4FBE-2.5X-0343-0355
3X515Ø30 x 56.6FBE-3X-0343-0355
4X416Ø30 x 80.1FBE-4X-0343-0355
5X315Ø30 x 85.1FBE-5X-0343-0355
515-5321.2X1012Ø30 x 58.2FBE-1.2X-0515-0532
1.5X913.5Ø30 x 57.3FBE-1.5X-0515-0532
2X612Ø30 x 59.6FBE-2X-0515-0532
2.5X615Ø30 x 78.8FBE-2.5X-0515-0532
3X4.515Ø30 x 58.2FBE-3X-0515-0532
4X416Ø30 x 81.7FBE-4X-0515-0532
5X315Ø30 x 87.6FBE-5X-0515-0532
1020-10701.2X1012Ø30 x 59.4FBE-1.2X-1030-1064
1.5X1015Ø30 x 58.4FBE-1.5X-1030-1064
2X612Ø30 x 60.8FBE-2X-1030-1064
2.5X615Ø30 x 80.6FBE-2.5X-1030-1064
3X515Ø30 x 59.4FBE-3X-1030-1064
4X4.518Ø30 x 82.9FBE-4X-1030-1064
5X3.517.5Ø30 x 87.5FBE-5X-1030-1064

固定倍率扩束镜是用于增加激光束直径的光学系统。 它们被用于要求苛刻的激光应用,例如激光材料的加工。

我司提供由发散和会聚透镜对组装成的扩束镜,这意味着扩束器内部没有焦点。 这样就可以使用具有高功率激光器的固定倍率扩束镜。

对于低倍率(1.2至20倍),伽利略型扩束镜是首选,因为它简单以及尺寸小。 我们的标准扩束器镜设计用于展示衍射有限的性能。 我司的扩束镜具有可调节的发散角。 使用熔融石英镜片,使扩束镜适用于高功率和飞秒级应用。 可根据要求提供适用于266和2000 nm之间任何波长的扩束镜。
