电动扩束镜

电动扩束镜

扩束倍率

1x-2x, 1x(1.1x)*-5.5x

指向稳定性

<100 µrad

24/7发展重复性

±0.6%

扩束精准度

<±7.5% (1x-2x)
<±5% (1x(1.1x)-5.5x)

工作速度

最大到最小倍率小于1秒

适用于长光路

可使用于2米以上光路

最短使用寿命

不间断工作,大于3500小时

透射率

大于98%(可定制大于99%)

控制界面

RS232, USB, LAN

*515-532nm 和1030-1064nm 型号只能用于1.1x-5.5x放大范围

有兴趣的话,请直接填写表格

填写申请表

放大倍数波长, nm最大输入激光直径*, mmLIDT, J/cm² @ 10 ns, 100 Hz产品ID图纸
1x-2x3431x - Ø7.5>3.1MBE-1x-2x-0343-0355-v.3.4
1.5x - Ø5.5
2x - Ø4.5
1x-2x515-5321x - Ø8.0>3.5MBE-1x-2x-0515-0532-v.3.4
1.5x - Ø6.5
2x - Ø5.0
1x-2x1030-10641x - Ø9.5>8.8MBE-1x-2x-1030-1064-v.3.4
1.5x - Ø8.0
2x - Ø6.5
1x-5.5x343-3551x - Ø5.0>0.6MBE-1x-5.5x-0343-0355-v.3.4
2x - Ø6.0
3x - Ø5.5
4x - Ø4.5
5.5x - Ø4.0
1.1x-5.5x515-5321.1x - Ø5.0>0.9MBE-1x-5.5x-0515-0532-v.3.4
2x - Ø7.0
3x - Ø6.5
4x - Ø5.5
5.5x - Ø4.5
1.1x-5.5x1030-10641.1x - Ø6.0>2.2MBE-1x-5.5x-1030-1064-v.3.4
2x - Ø9.0
3x - Ø8.0
4x - Ø7.0
5.5x - Ø5.5
*在1 / e2强度水平下的最大输入光束直径,确保有限的衍射性能。

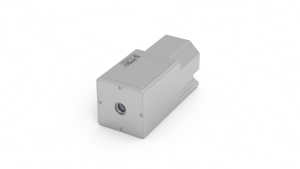

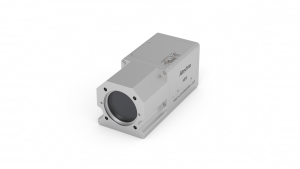

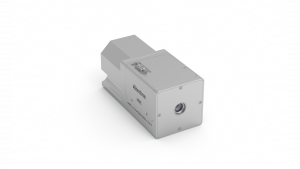

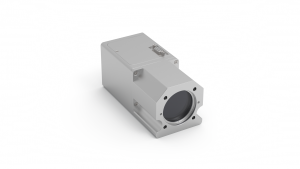

电动扩束器(MBE)是一种为自动化应用而设计的精密扩束镜。扩束镜可在运行过程中快速和独立调整发散角和放大倍率。MBE具有高指向稳定性(<100µrad或在F=+100 mm焦平面<10µm的焦点偏移)以及高扩束精度(<±7.5%),这是业界的普遍愿望,但直到现在才得以实现。



此外,高扩束精度重复性(±0.6%)和长产品寿命有助于提高应用效率,无须频繁的校准和更换。此外,MBE无内部聚焦焦点的光学设计使它能够用于高功率激光应用。
