四轴光学镜架

四轴光学镜架

螺纹

M6x0.25

倾斜范围

±4 deg

敏感度

3 arcsec

XY移动范围

±2 mm

XY移动敏感度

1 μm

重量

200 g

有兴趣的话,请直接填写表格

点击填写

材料光学直径,mm产品ID图纸
25.44LL-OM

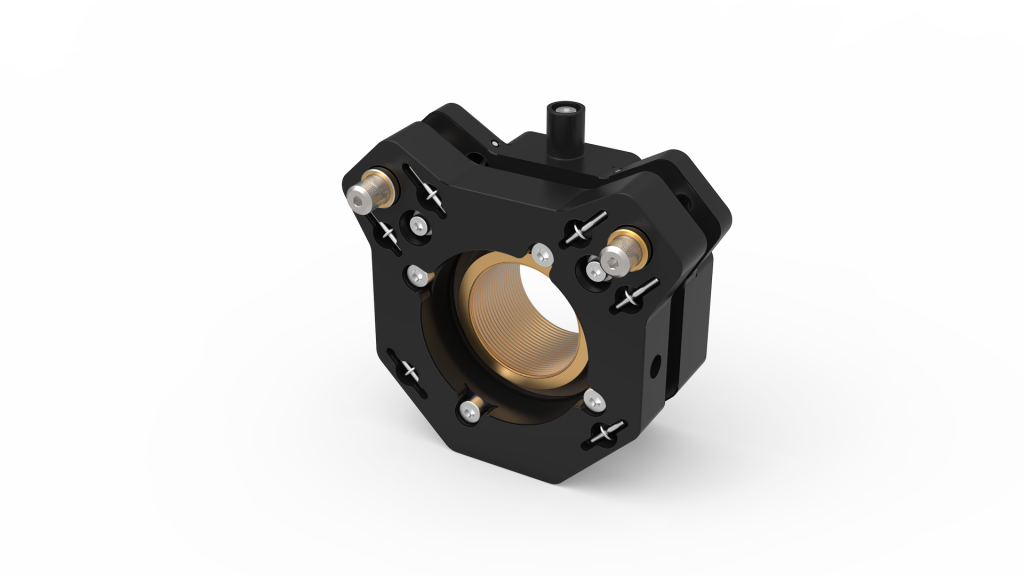

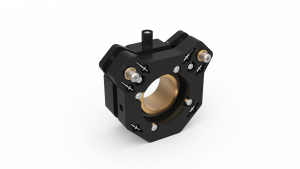

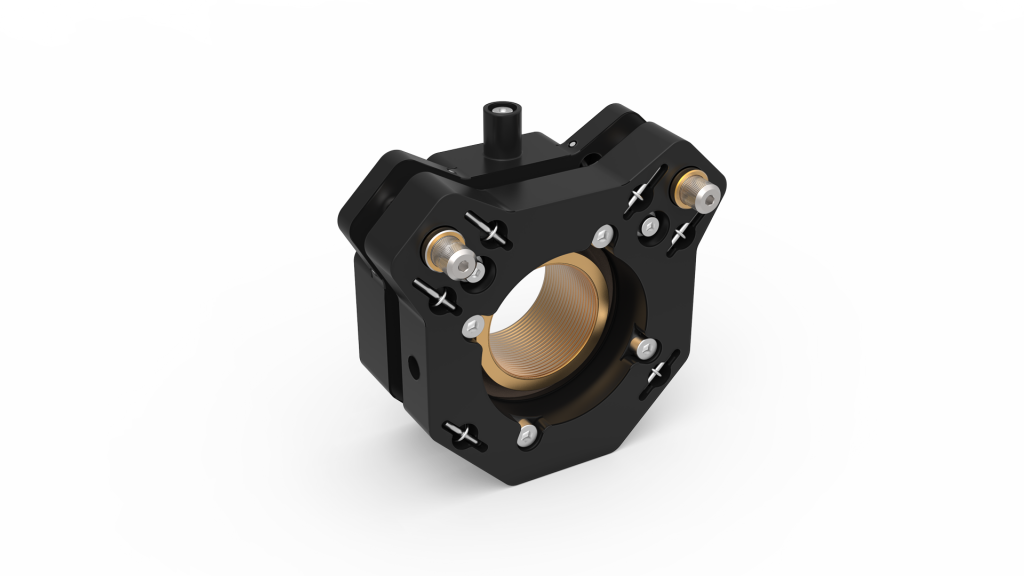

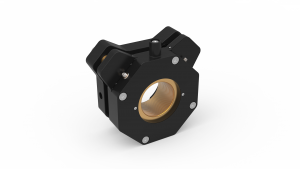

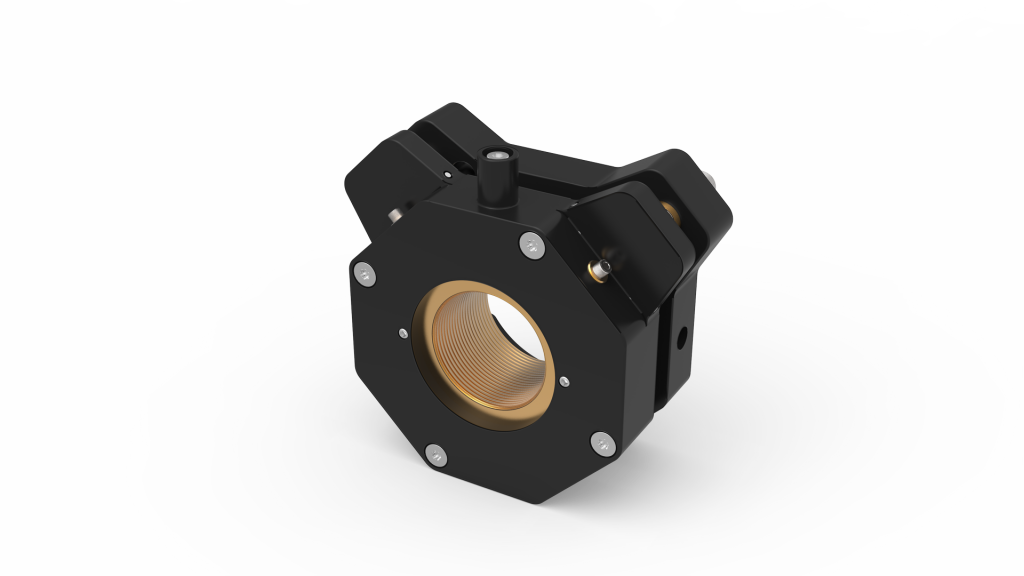

4LL-OM四轴光学镜架是安装放大镜、扩束镜、光束整型器和其他较重光学器件的精密和稳健的解决方案。

镜架使得光学器件在四个角度可自由调整:

  • 两个角度调节轴的倾斜度可高达 ±4度,通过两个螺纹间距 250 μm(100TPI)的螺钉实现。
  • 两个横向调节轴可以在±2mm 内移动,受两个螺纹间距为200 μm 螺纹驱动。与基于弹簧定位器不同,4LL-OM核心优势是可以锁定移动和旋转位置,从而确保重型器件的长期稳定性。

特点:

  • 具有两个螺纹(螺纹间距为250 μm (100TPI))的双轴前后可调镜架,带有位置锁定。调整范围可达±4 度。
  • 双轴平移台,行程范围±2 mm,由两个螺钉驱动(螺距200μm)带位置锁的平移台
  • 5个安装孔(M4),便于安装定位



可根据需求定制
